Lüftungsgitter Ø 160 für EPP-Rohre
Klemmt sich mit vier Rastnasen ins Schaumrohr — ohne eine einzige Schraube.
- Material
- PETG
- Schichthöhe
- 0,2 mm
- Druckzeit
- ca. 3,5 h

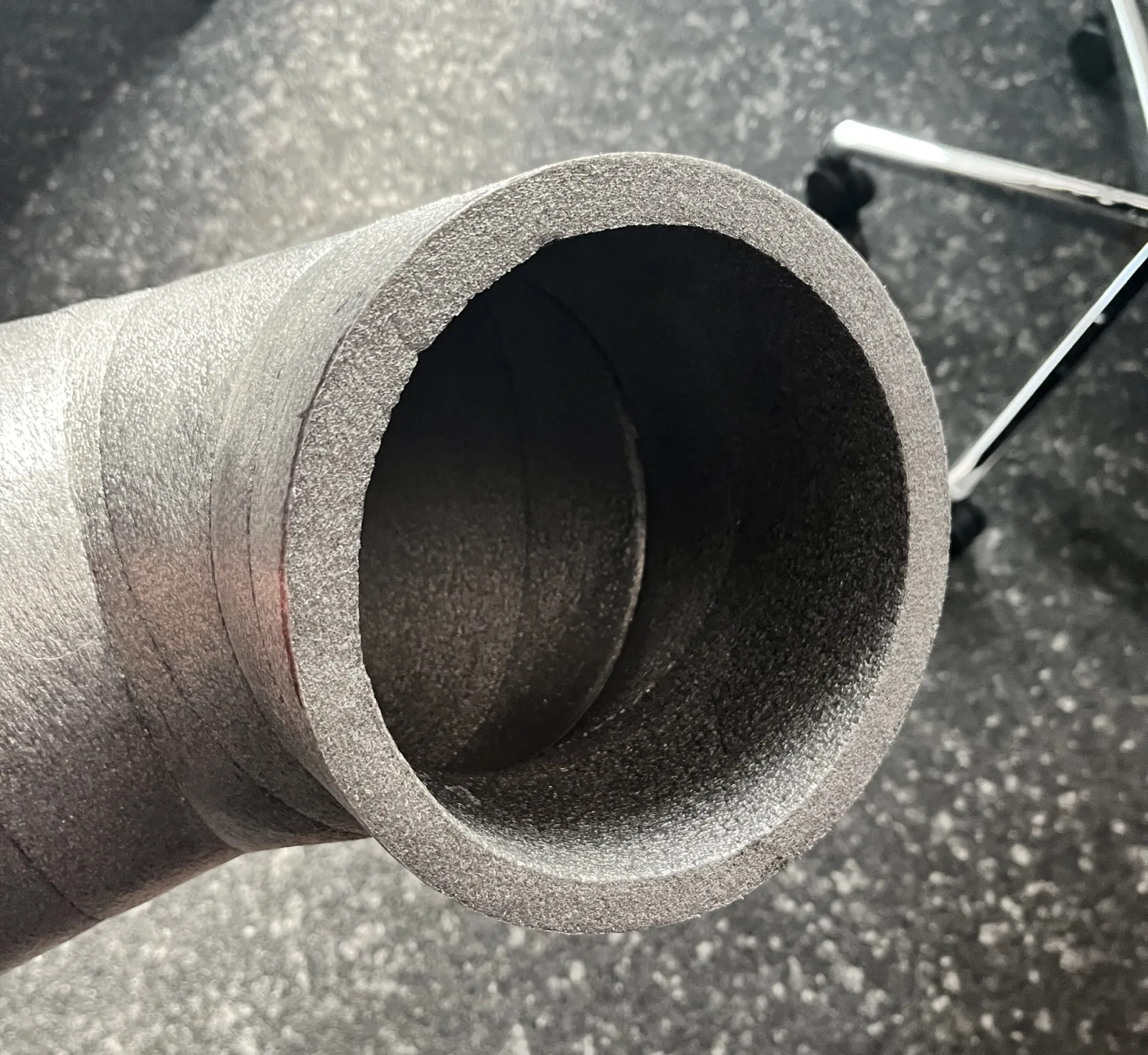

Am Wanddurchlass einer Wärmepumpe sitzt ein Schaumrohr aus EPP. Ein Gitter davor gibt es zwar zu kaufen, aber selten in der Grösse, die man gerade braucht — und schrauben will man in Schaum ungern.
Dieses Gitter hält ohne Schrauben. Vier Rastnasen klemmen es im Rohr fest, deutlich kräftiger als die glatte Standardfassung. Einschieben, bis es greift, fertig.
Die Masse

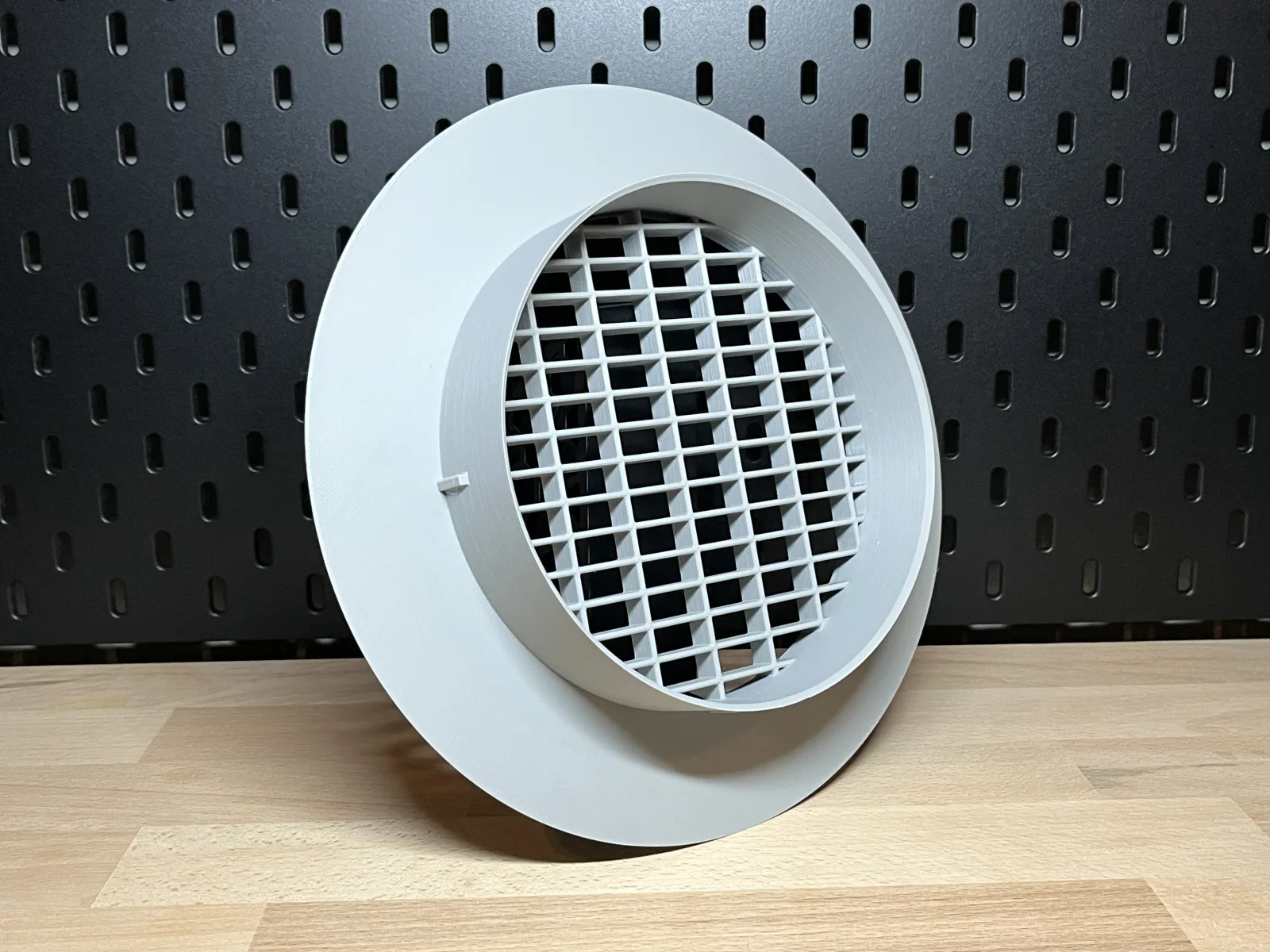

- Ø 160 mm Innenring — das Rohr

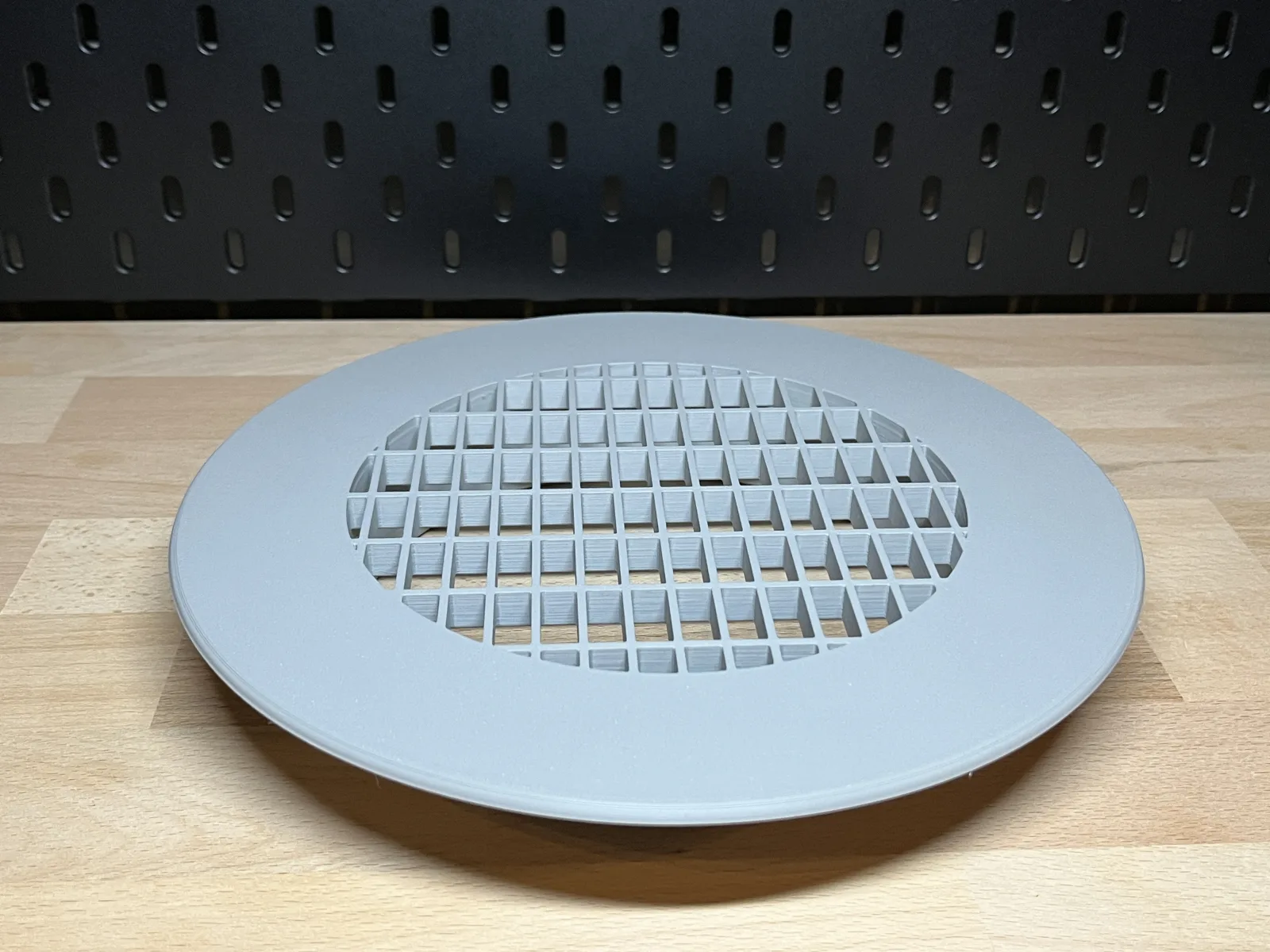

- Ø 240 mm Aussenring — deckt die Öffnung mit ab

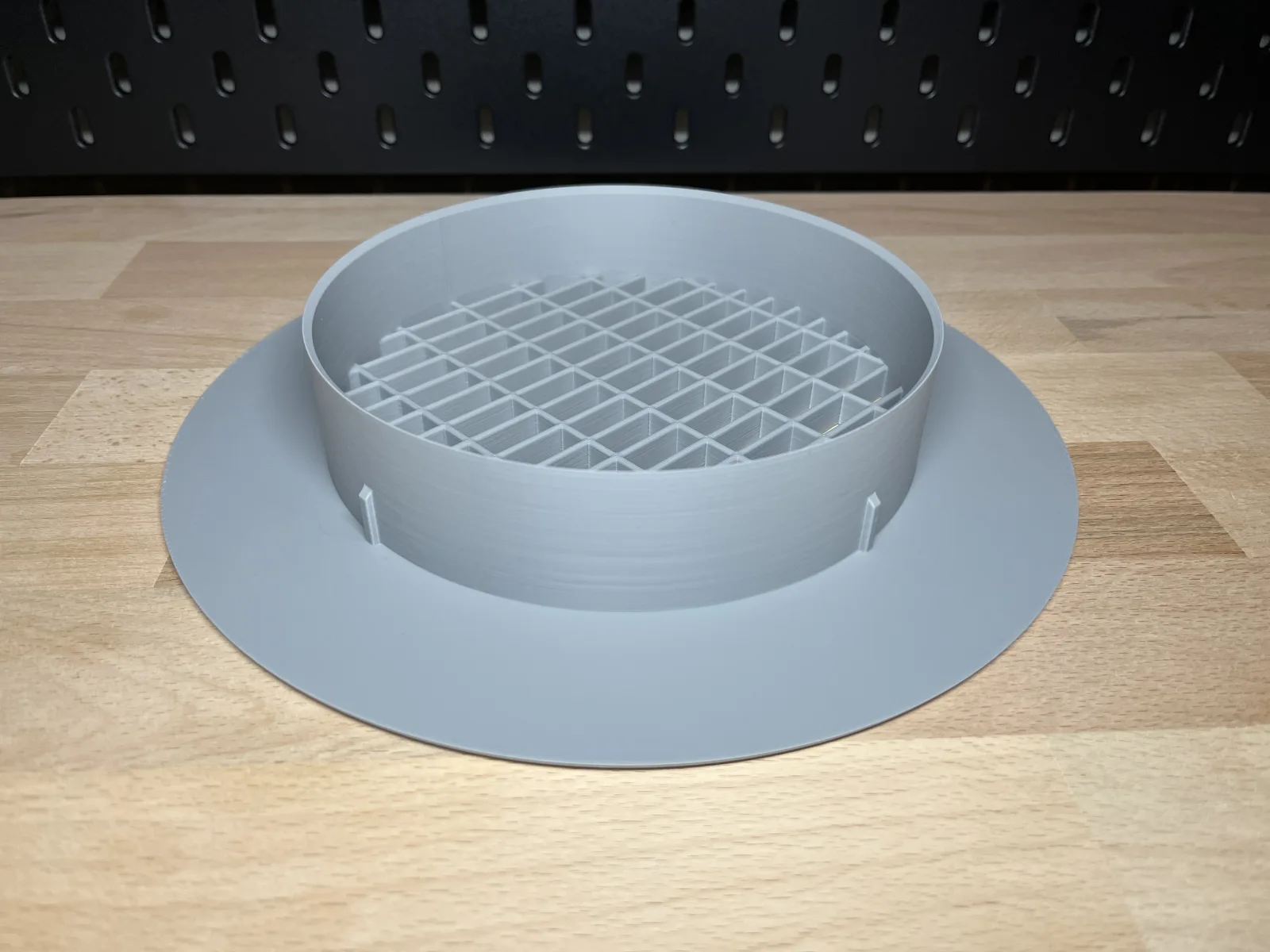

- vier Rastnasen, einteilig gedruckt

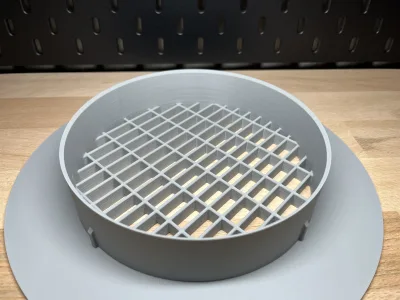

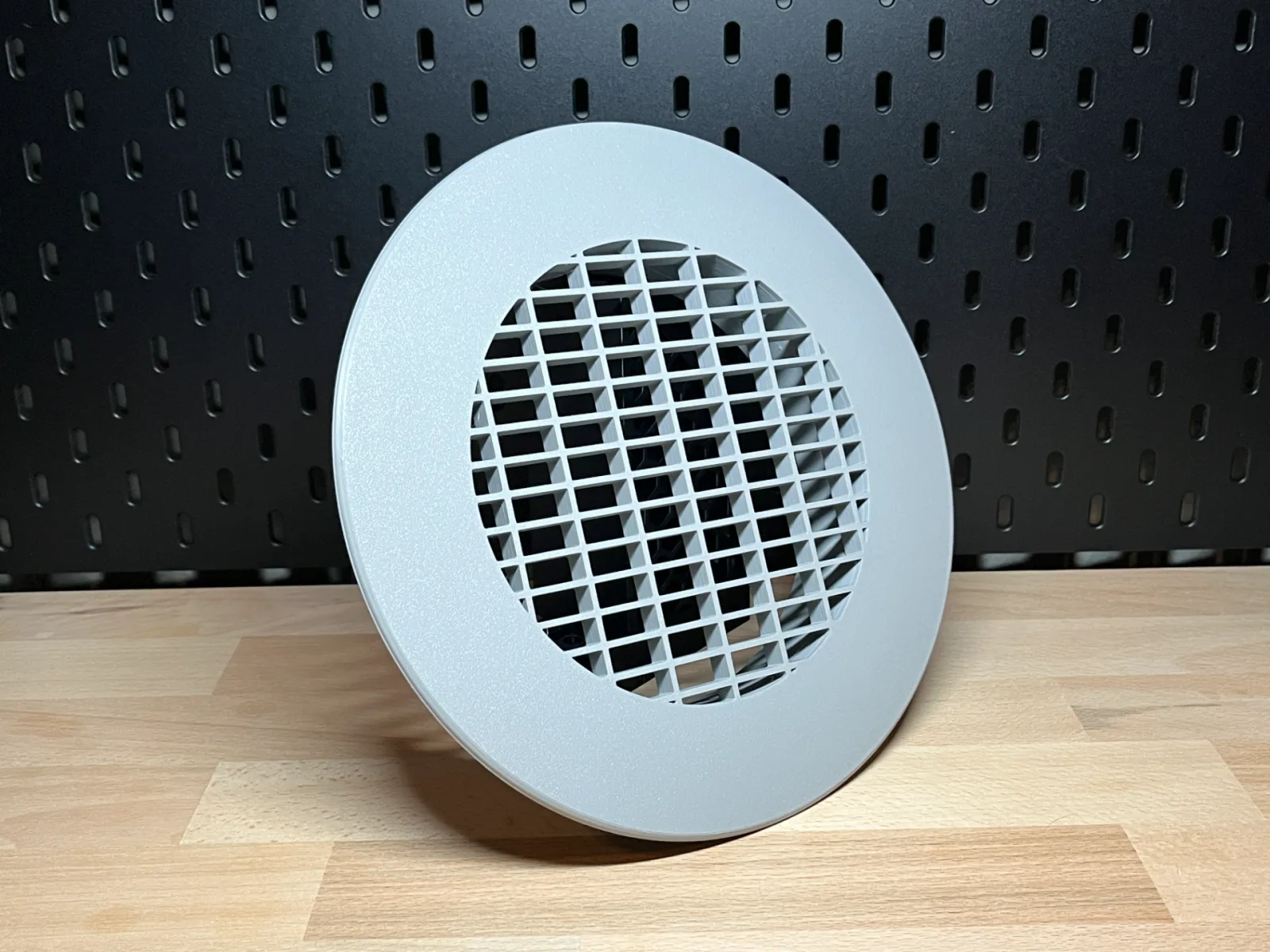

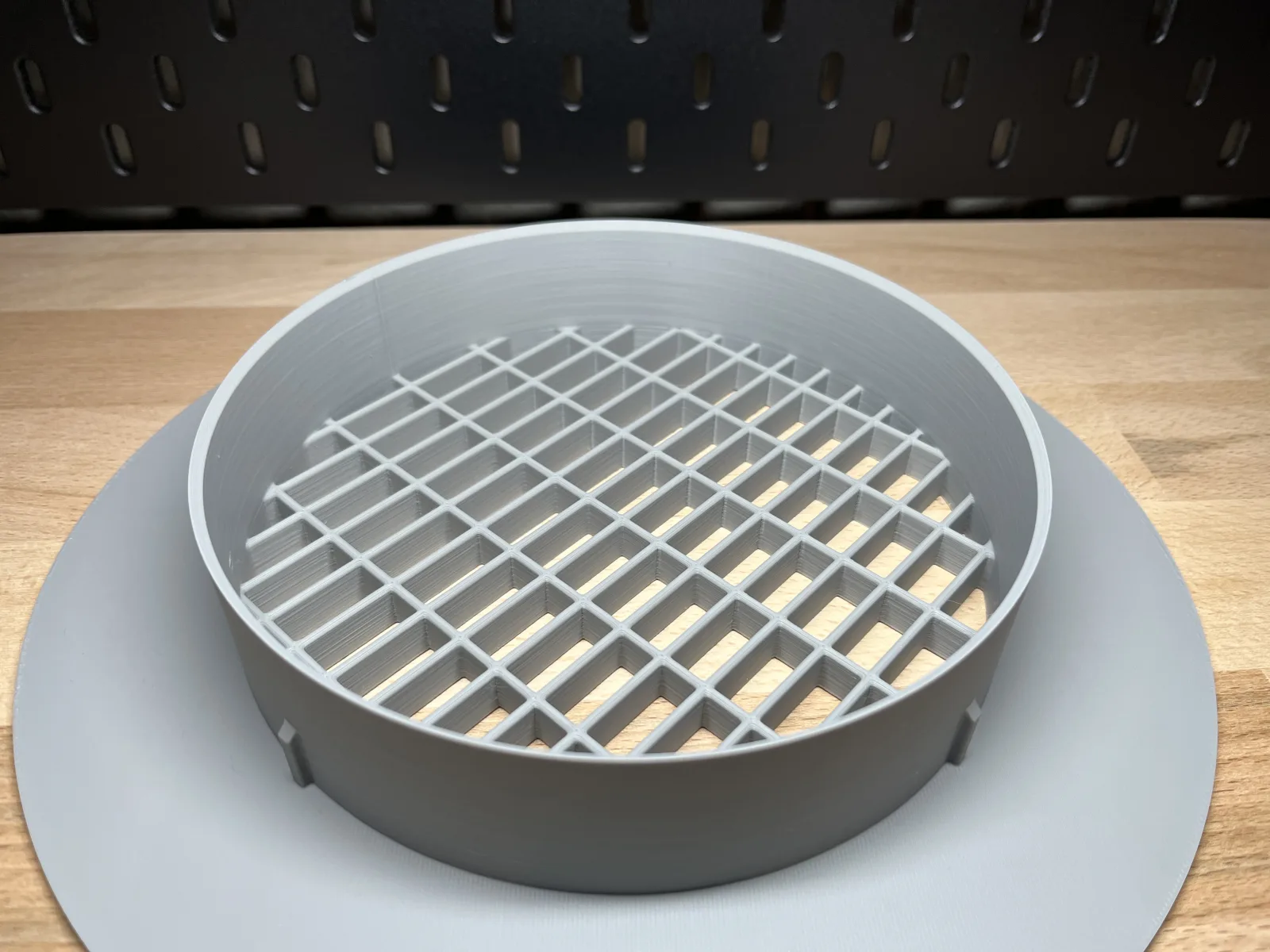

Die Gitterkanten sind oben abgerundet, damit die Strömung nicht an scharfen Kanten hängenbleibt, und das Gitter sitzt vollflächig im Innenring statt aufgesetzt.
Vor dem Drucken
Innendurchmesser des eigenen Rohrs nachmessen. EPP fällt je nach Hersteller etwas anders aus, und bei einer Klemmverbindung entscheidet genau das über Sitz oder Wackeln.
- 0,2 mm Schichthöhe, 2 Wandlinien, Arachne
- 20 % Füllung, Gitternetz oder Kreuzschraffur
- Z-Naht nach hinten, Aussenwand rund 150 mm/s
- keine Stützen
- PETG; wo Sonne hinkommt, besser ASA
