Kabelmanagement-Blende fürs 10-Zoll-Rack

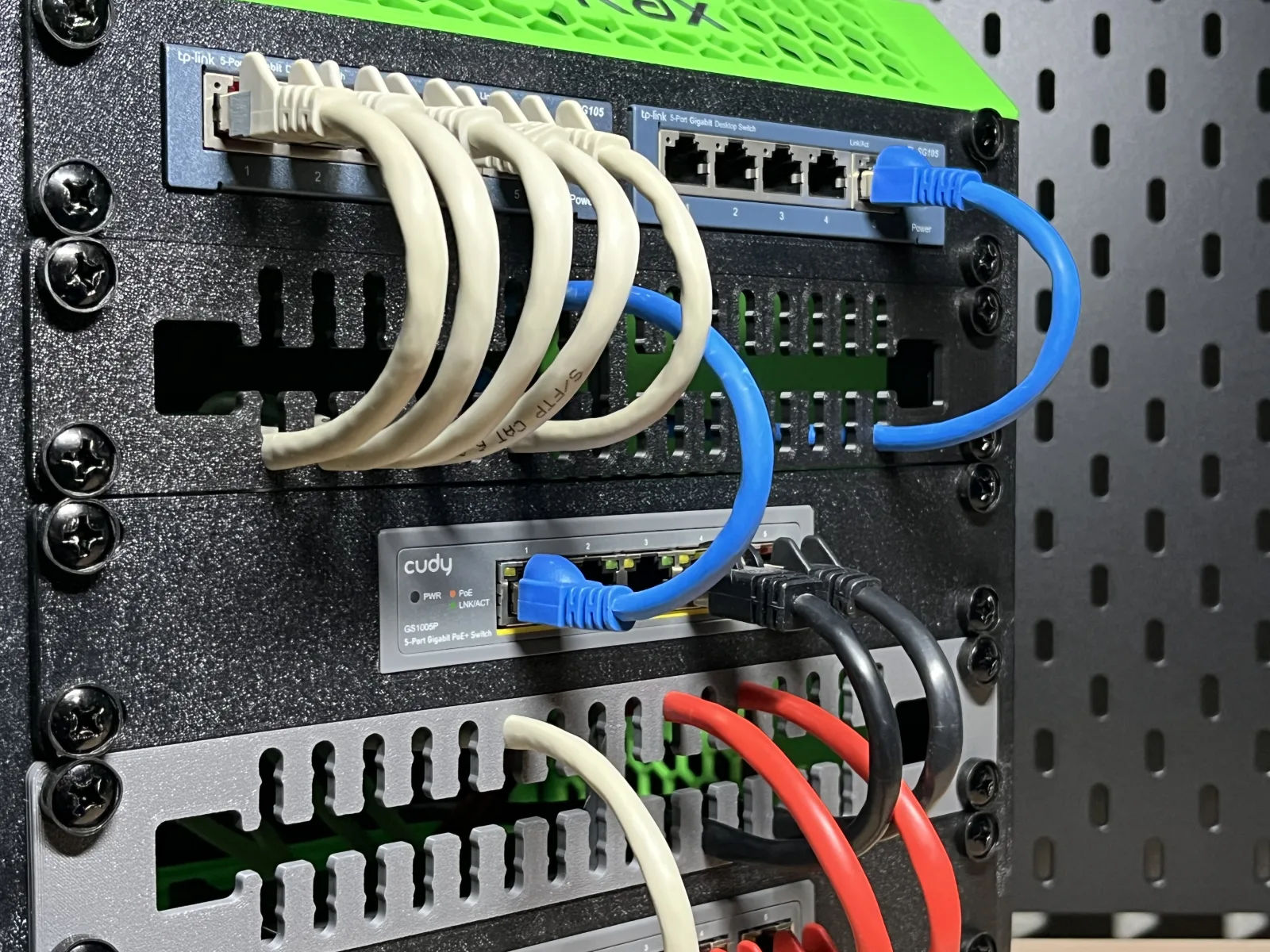

Patchkabel zwischen den Ebenen führen, statt sie quer über die Front laufen zu lassen.
- Material
- PETG
- Schichthöhe
- 0,2 mm
- Druckzeit
- ca. 1 h

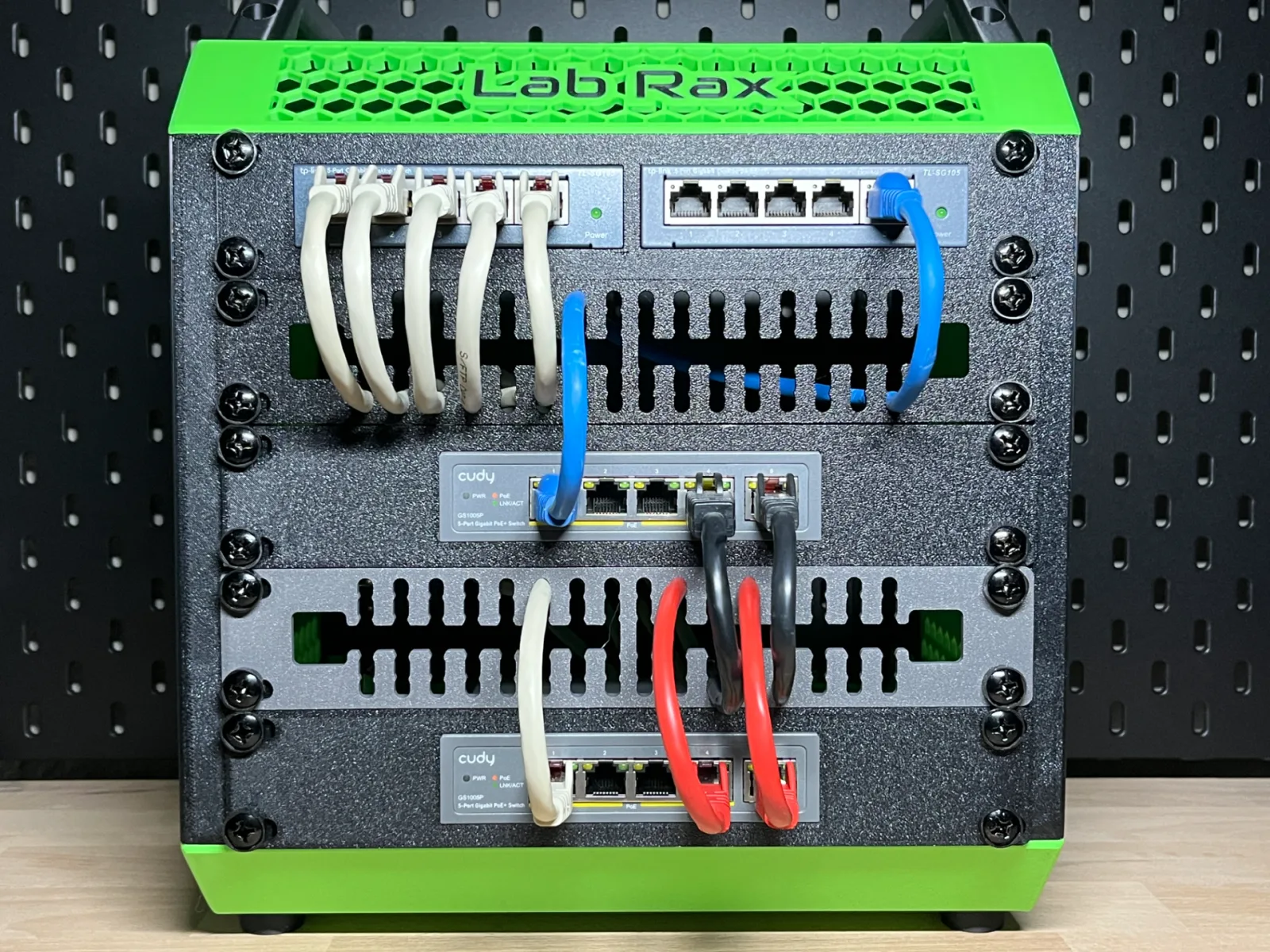

Beim Aufbau meines zweiten 10-Zoll-Racks — mehrere Switches, Raspberrys, Mini-PCs — fehlte eine saubere Kabelführung zwischen den Ebenen. Ohne sie laufen die Patchkabel vorne quer über die Front.

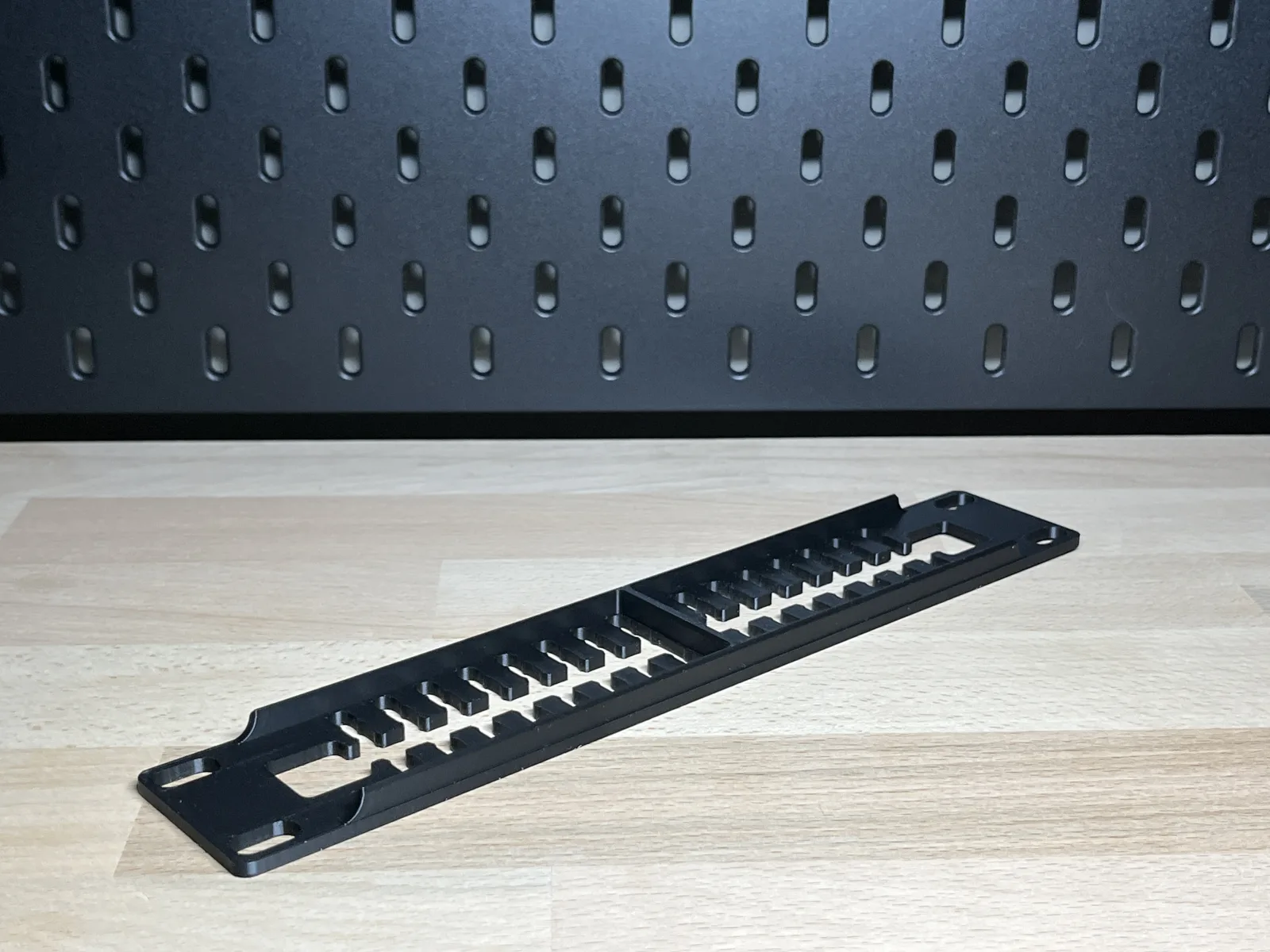

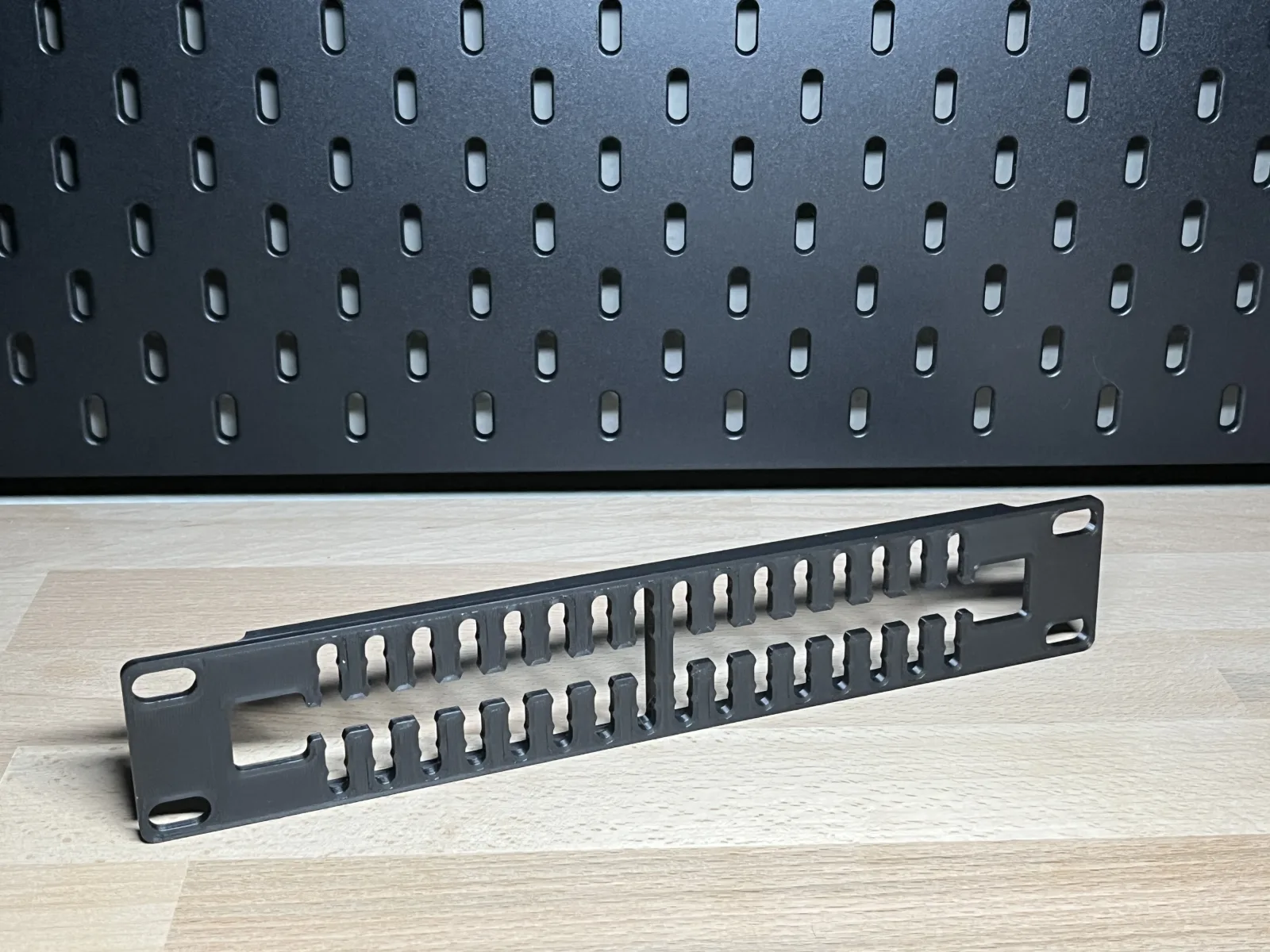

Nach ein paar Prototypen kam diese Blende dabei heraus: 1 HE, Slots zum Einrasten, RJ45 beidseitig durchführbar. Man zieht das Patchkabel also direkt durch, ohne Stecker abzuschneiden oder neu zu crimpen.
Was sie kann
- Kabel lassen sich im Slot verschieben — das Routing bleibt änderbar

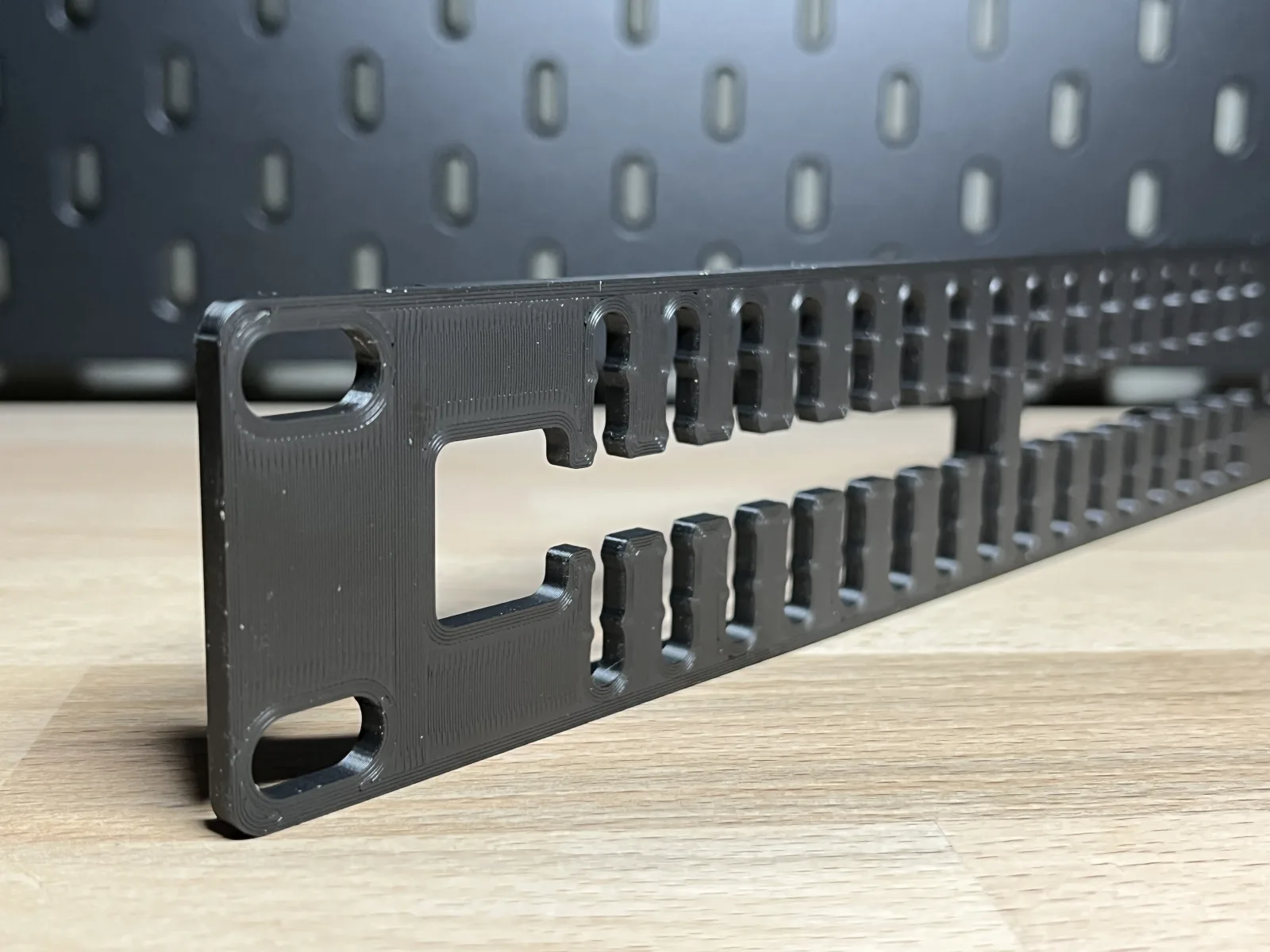

- Rastnasen halten sie fest, zwei Kabel je Slot
- für Standard-Patchkabel um 5 mm, 6 mm geht auch
- 32 Kabel je Seite, theoretisch 64 pro Blende (wer hat so viel LAN? 😂)
- Verstärkungen auf der Rückseite
- kein Zubehör nötig — keine Clips, keine Kabelbinder-Orgie
Warum PETG und nicht PLA
Die Rastnasen werden bei jedem Einlegen gebogen. PLA hält das eine Weile aus und bricht dann — nicht beim Drucken, sondern Monate später beim Umstecken, wenn man gerade keine Ersatzblende hat. PETG gibt nach und kommt zurück.
Und ein Hinweis, der nichts mit dem Druck zu tun hat: Biegeradius der LAN-Kabel beachten, bevor sie einrasten. Patchkabel mögen keine Gewalttherapie. 😁
- 0,2 mm Schichthöhe, 4 Wandlinien
- 25 % Füllung, Dreiecke oder Gyroid
- 5 Deck- und Bodenschichten
- keine Stützen, rund 30 g
